永磁變頻空壓機的聯控說明：

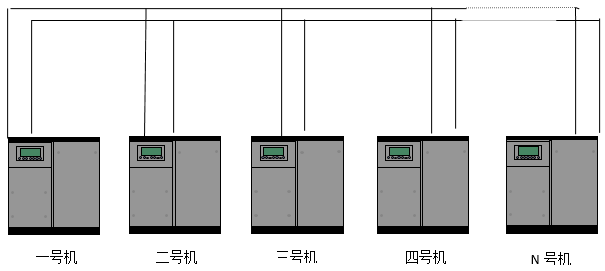

冠鋒系列的永磁變頻空壓機控 制器聯動運行較多可聯控16臺空壓機。聯動網絡可選擇變頻與變頻聯動，工頻與工頻，或變頻與工頻聯動。控制接線示意圖如下圖所示，聯控用485接口端子為1、2號端子。

聯動網絡：

當聯動參數預置中，聯動網絡設為“變頻—變頻”或“工頻-工頻”時，主機按網絡中各空壓機的累計運行時間，選擇累計運行時間短的優行運行，累計運行時間長的空壓機優先停機。

當聯動參數預置中，網絡設為“變頻—工頻”時，主機優先運行，網絡中其余空壓機按累計運行時間比較，累計運行時間短的優行運行，累計運行時間長的空壓機優先停機。

在網絡中，通信地址為0001的空壓機為主機，空壓機的其余部分為從機。任何MAM系列空壓機控 制器都可以設置為主機或從機。

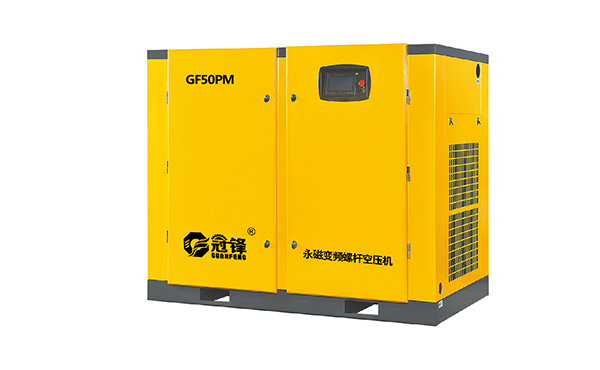

永磁變頻空壓機

1.永磁變頻空壓機聯控設置：

在主界面，進入菜單選擇項，選擇用戶參數，設置通訊地址為0001；

并根據用戶需求，設置“通訊方式”、“聯動機數”、“輪換時間”、“聯動加載壓力”、“聯動卸載壓力”、“聯動延時時間”、“聯動網絡”根據用戶情況設置。相關參數設置成功后，控 制器需要在關機后重新啟動，使設置生效。

設置從機：只需設置“通信方式”為聯動，“通信地址”根據用戶空壓機臺數可設置范圍為2-16，順序編號。

2.啟動、停止聯控：

接頭控制通信線路連接正確，接頭控制空壓機參數正確設置后，啟動1號主機，主機根據檢測到的供氣壓力自動控制空壓機在網絡中的運行。手動停止1號主機后，聯動控制停止。1號主機不再向網絡空壓機發送控制命令。

3.聯網 通信

冠鋒永磁變頻空壓機控 制器支持modbus-rtu協議，可作為從機與其它設備通信，支持modbus指令03和06。通信波特率：9600 BPS，1個啟動位，8個數據位，1個停止位，甚至檢查。
